・材質・加工精度・バランス精度ともにJIS規格(JIS B 1854-1987)｢一般用Vプーリ｣)を上回る最高品質のプーリーです。
・外周での不釣合い許容値はプーリー質量の0.1％を保証。
・表面処理は、防錆効果が高く仕上がりの美しい電着塗装を行っています。
・鋳造から機械加工・表面処理まで一貫生産。多品種少量生産と短納期を極限まで追求。
・軸穴・キー溝・押しねじの追加工を標準化。
鍋屋バイテック会社
Vプーリー｜JIS Vプーリー B形
詳細仕様
218件の型式
-
1本掛
-
2本掛
-
3本掛
-
4本掛
-
5本掛
| 型式 |
呼び径 dm (mm) |
外径 de (mm) |

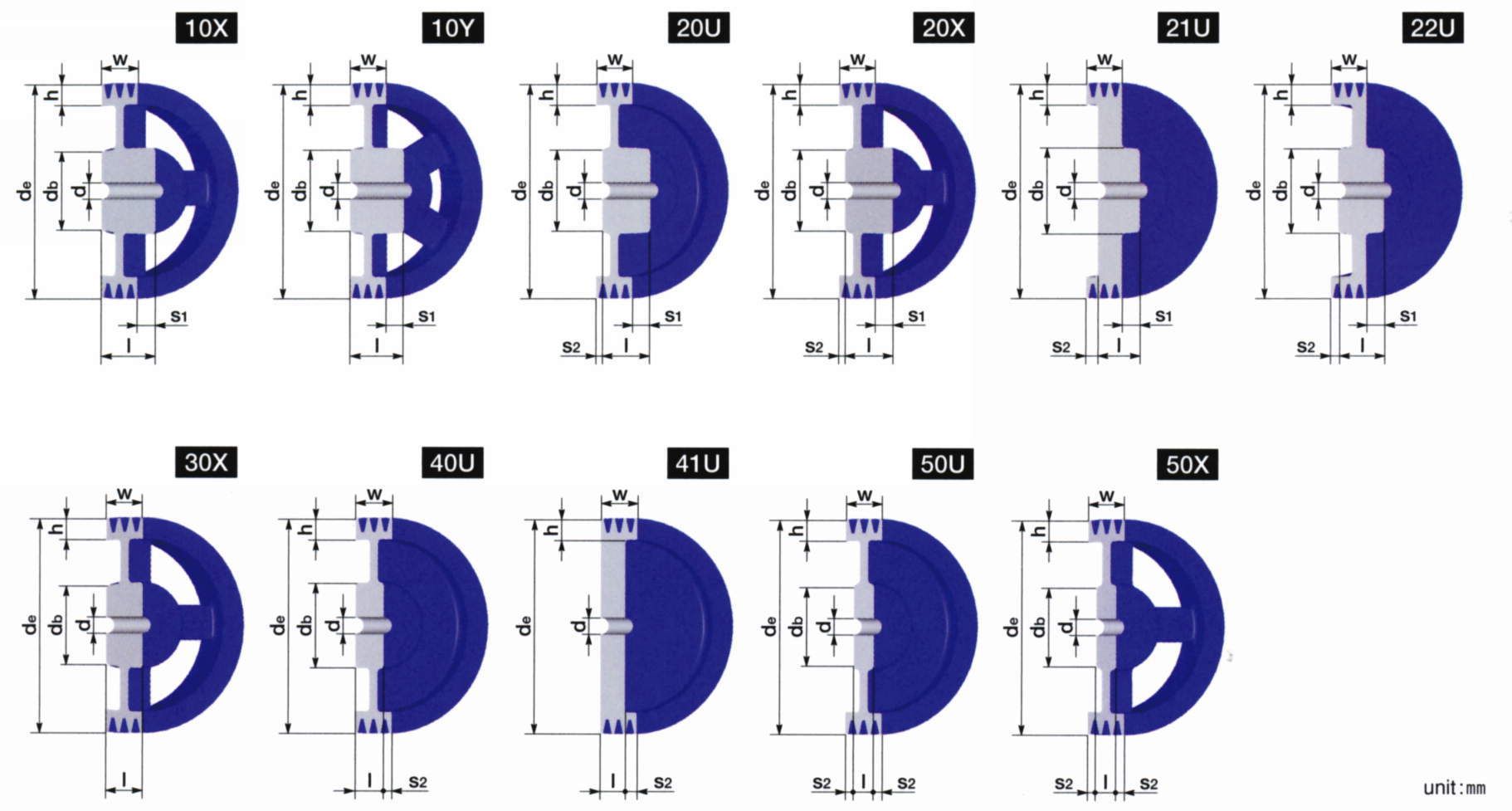

軸穴径d(mm) | 形状図番 | 溝本数 | ハブ (mm) | リム (mm) |
慣性モーメント (kg・m2) |
質量 (kg) |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 最大 | 下穴 | db | l | s1 | s2 | w | h(0～+2) | |||||||
| 132-B-1 | 132 | 143 | 32 | - | 23U | 1 | 56 | 32 | 15 | 8 | 25 | 20 | 0.00402 | 1.74 |
| 135-B-1 | 135 | 146 | 32 | - | 20U | 1 | 56 | 32 | 15 | 8 | 25 | 20 | 0.00433 | 1.78 |
| 140-B-1 | 140 | 151 | 32 | - | 20U | 1 | 56 | 32 | 15 | 8 | 25 | 20 | 0.00488 | 1.85 |
| 145-B-1 | 145 | 156 | 32 | - | 20U | 1 | 56 | 32 | 15 | 8 | 25 | 20 | 0.00549 | 1.93 |
| 150-B-1 | 150 | 161 | 32 | - | 20U | 1 | 56 | 32 | 15 | 8 | 25 | 20 | 0.00614 | 2.00 |
| 155-B-1 | 155 | 166 | 32 | - | 20U | 1 | 56 | 32 | 15 | 8 | 25 | 20 | 0.00686 | 2.08 |
| 160-B-1 | 160 | 171 | 35.5 | - | 10U | 1 | 63 | 35 | 10 | - | 25 | 20 | 0.00778 | 2.36 |
| 165-B-1 | 165 | 176 | 35.5 | - | 10U | 1 | 63 | 35 | 10 | - | 25 | 20 | 0.00864 | 2.44 |
| 170-B-1 | 170 | 181 | 35.5 | - | 10U | 1 | 63 | 35 | 10 | - | 25 | 20 | 0.00954 | 2.52 |
| 180-B-1 | 180 | 191 | 35.5 | - | 10U | 1 | 63 | 35 | 10 | - | 25 | 20 | 0.0119 | 2.79 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| 132-B-1 | 132B1 | P | 3,380 | 在庫品 | 在庫品 |
| 135-B-1 | 135B1 | P | 4,020 | 在庫品 | 在庫品 |
| 140-B-1 | 140B1 | P | 3,610 | 在庫品 | 在庫品 |
| 145-B-1 | 145B1 | P | 4,270 | 在庫品 | 在庫品 |
| 150-B-1 | 150B1 | P | 3,970 | 在庫品 | 在庫品 |
| 155-B-1 | 155B1 | P | 4,550 | 在庫品 | 在庫品 |
| 160-B-1 | 160B1 | P | 4,490 | 在庫品 | 在庫品 |
| 165-B-1 | 165B1 | P | 4,970 | - | 在庫品 |
| 170-B-1 | 170B1 | P | 4,840 | 在庫品 | 在庫品 |
| 180-B-1 | 180B1 | P | 5,540 | 在庫品 | 在庫品 |
