・ノルトロックワッシャーは、クサビ状のカムを利用したウェッジロッキングの技術に基づいており、激しい振動や変動荷重に対してもボルト締結部を安全に固定することができます。
・ノルトロックワッシャーは、摩擦抵抗ではなく張力を利用してボルトを固定します。
・ドイツの独立研究機関IMAとフランスのCETIMが実施したDIN 65151試験により、安全なボルト固定システムであることが証明されています。
・ノルウェーの独立機関Det Norske Veritas（DNV）が実施したNASM 1312-7試験により、安全なボルト固定システムであることが証明されています。
・SPワッシャーという幅広タイプもあります。下穴が大きい/長穴の場合や、塗装面/傷つきやすい表面または柔らかい素材に対して適しています。
SC材
・EN 1.7182または相当品から製造、表面処理デルタプロテクト（亜鉛フレークコーティング）、焼入れ処理品。
ステンレス
・EN 1.4404（AISI 316L）または相当品から製造、表面焼入れ処理品。
・EN 1.4404は、モリブデン含有のオーステナイト系クロム‐ニッケルステンレス鋼です。
254SMO
・EN 1.4547または相当品から製造、表面焼入れ処理品。
・高品質のオーステナイト系ステンレス鋼で、機械的強度と防錆性に優れいます。
ノルトロックジャパン
ノルトロックワッシャー
詳細仕様
168件の型式
| 型式 | タイプ | 材質 | ボルトサイズ |
重さ (kg/100組) |
入数 (組) |

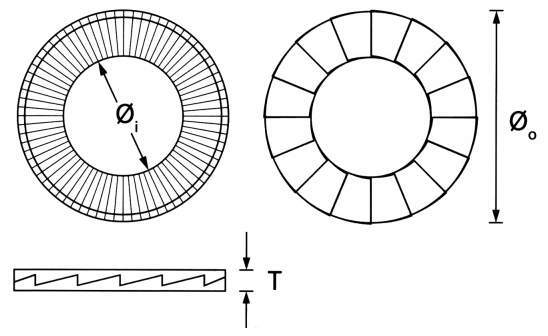

内径 φi |
外径 φo |
厚さ T |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| メートル ねじ | UNC | (mm) | 公差 | (mm) | 公差 | (mm) | 公差 | |||||
| NL3 | 標準 | SC材(デルタプロテクト) | M3 | #5 | 0.03 | 1 | 3.4 | ±0.1 | 7.0 | ±0.2 | 1.8 | ±0.25 |
| NL3.5 | 標準 | SC材(デルタプロテクト) | M3.5 | #6 | 0.04 | 200 | 3.9 | ±0.1 | 7.6 | ±0.2 | 1.8 | ±0.25 |
| NL4 | 標準 | SC材(デルタプロテクト) | M4 | #8 | 0.04 | 1 | 4.4 | ±0.1 | 7.6 | ±0.2 | 1.8 | ±0.25 |
| NL5 | 標準 | SC材(デルタプロテクト) | M5 | #10 | 0.05 | 1 | 5.4 | ±0.1 | 9.0 | ±0.2 | 1.8 | ±0.25 |
| NL6 | 標準 | SC材(デルタプロテクト) | M6 | - | 0.07 | 1 | 6.5 | ±0.1 | 10.8 | ±0.2 | 1.8 | ±0.25 |
| NL1/4" | 標準 | SC材(デルタプロテクト) | - | 1/4" | 0.08 | 200 | 7.2 | - | 11.5 | - | 1.8 | - |
| NL8 | 標準 | SC材(デルタプロテクト) | M8 | 5/16" | 0.15 | 1 | 8.7 | ±0.1 | 13.5 | ±0.2 | 2.5 | ±0.25 |
| NL3/8" | 標準 | SC材(デルタプロテクト) | - | 3/8" | 0.23 | 200 | 10.3 | - | 16.6 | - | 2.5 | - |
| NL10 | 標準 | SC材(デルタプロテクト) | M10 | - | 0.22 | 1 | 10.7 | ±0.2 | 16.6 | ±0.2 | 2.5 | ±0.25 |
| NL11 | 標準 | SC材(デルタプロテクト) | M11 | 7/16" | 0.29 | 200 | 11.4 | ±0.2 | 18.5 | ±0.2 | 2.5 | ±0.25 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| NL3 | NL3 | P | 70 | 在庫品 | 在庫品 |
| NL3.5 | NL3.5 | C | 14,000 | - | 在庫品 |
| NL4 | NL4 | P | 70 | 在庫品 | 在庫品 |
| NL5 | NL5 | P | 70 | 在庫品 | 在庫品 |
| NL6 | NL6 | P | 70 | 在庫品 | 在庫品 |
| NL1/4" | NL1/4 | C | 14,000 | - | 在庫品 |
| NL8 | NL8 | P | 80 | 在庫品 | 在庫品 |
| NL3/8" | NL3/8 | C | 16,000 | - | 在庫品 |
| NL10 | NL10 | P | 80 | 在庫品 | 在庫品 |
| NL11 | NL11 | C | 24,000 | - | 在庫品 |
・上記価格は、入数あたりの価格です。
